Name: Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri
Brand: Shenzhen HYPET Co., Ltd.
SKU: 200-600 mm di doppia parete di tubi ondulati
Price: 382,140.00 USD
Availability: InStock

Casa. > prodotti > Linea di plastica dell'estrusione del tubo >

Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri

Linea di estrusione di tubi ondulati a doppia parete

Linea di produzione di tubi ondulati a doppia parete

Linea di produzione di tubi ondulati da 200 a 600 mm

Luogo di origine:

Cina

Marca:

Hypet

Certificazione:

ISO9001,CE

Numero di modello:

200-600 mm di doppia parete di tubi ondulati

Contattaci

Chiedi un preventivo

Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri

Dettagli del prodotto

Keywords:

200-600mm Double Wall Corrugated Pipe Line

Final product:

Double Wall Corrugated Pipe

Pipe range:

200-600mm

Cavità:

Non sposato

Extruder model:

SJ90/33 & SJ120/33

Extruder type:

Single screw type

Sistema di controllo:

PLC con touch screen

Processing material:

HDPE/PPR granules

Key parts warranty:

1year

Servizio di installazione per ingegneri:

- Sì, sì.

Evidenziare:

Linea di estrusione di tubi ondulati a doppia parete

Linea di produzione di tubi ondulati a doppia parete

Linea di produzione di tubi ondulati da 200 a 600 mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 set

Prezzo

USD399280-USD365000/SET

Imballaggi particolari

Pacchetto standard per spedizioni marittime

Tempi di consegna

45~75 giorni

Termini di pagamento

L/C, T/T

Capacità di alimentazione

10set/Mese

Prodotti correlati

Video

20 - tubo ondulato di 63mm che fa macchina/macchina ondulata del tubo/macchina ondulata dell'estrusione del tubo

Ottenga il migliore prezzo

Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri

Ottenga il migliore prezzo

Video

PVC tubo morbido flessibile tubo di giardino trasparente 10-38mm linea di produzione della macchina di estrussione con SJ75/30 estrusore

Ottenga il migliore prezzo

Video

10-38mm/0.5-2inch Fibra intrecciata PVC Pipe Machine Garden Hose Soft PVC Pipe Extrusion Line

Ottenga il migliore prezzo

Contattaci

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Contattaci ora

Descrizione del prodotto

200-600 mmDWClinea di produzione di tubi

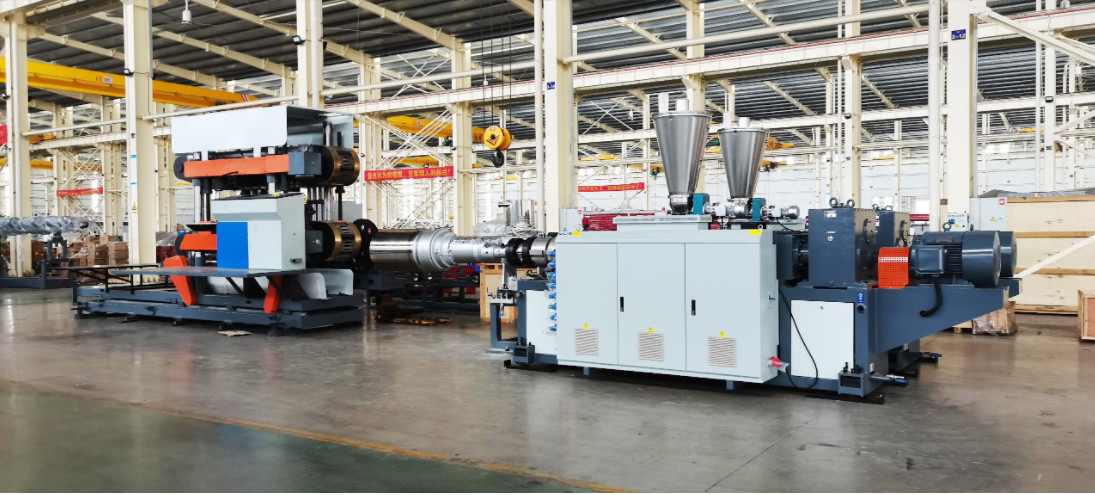

Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri 0

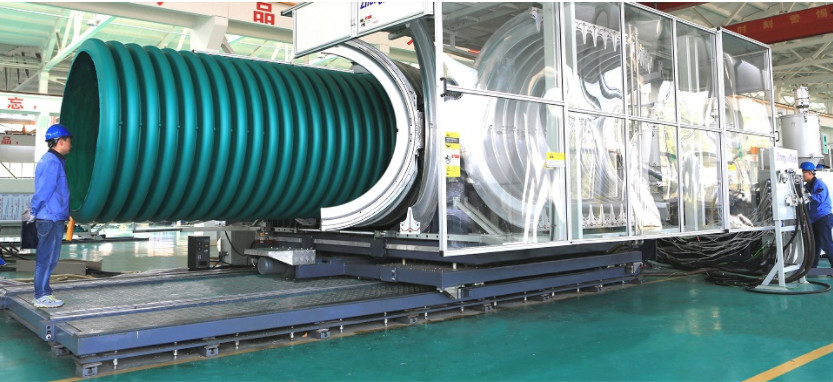

Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri 1

Produzione

Diametro del tubo	200 mm	300 mm	400 mm	500 mm	600 mm
Velocità m/min	3.8-4.2	2.5-3.2	1,5-2,0	1.4-1.8	0,8-1,2
Tubo kg/mt	1.9-2.3	4-4.9	7-8.5	10,5-14	15-19
Produzione	525 kg/ora	795 kg/h	925 kg/h	1100 kg/h	1050 kg/ora

Potenza di produzione:

Estrusore

Motore

Riscaldatori

ondulato

Raffreddamento

taglierina

installare

reale

HYSJ120/33

200 kW

42 kW

Vuoto 15*3

Altri 13kw

5,5 kW

3 kW

467 chilowatt

270 kW

HYSJ90/33

132 kW

27 kW

Condizione di produzione

Materiale

Potenza kw

Acqua

Aria

refrigeratore

Piscina

operatore

Pellet PE/PP

467/270

0,8 m³/min ≤ 15 ℃, ≥ 0,3 MPa

0,3 m³/min

>0,6MPa

Torre da 25 HP + 100t

20 m3

2-3 persone

Articoli commerciali:

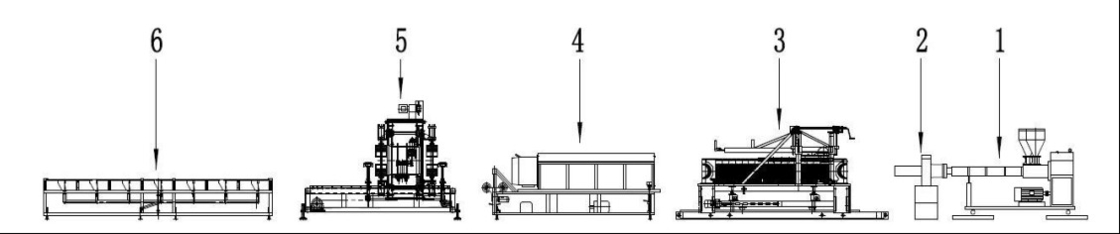

NO.	Nome dell'articolo	Modello	Descrizione	Qtà (impostato)
200-600 mmDWClinea di produzione di tubi
1	Estrusore	SJ90/33	Estrusore ad alta efficienza per strato interno da 132 kW con caricatore ed essiccatore	1
2	Estrusore	SJ120/33	Estrusore ad alta efficienza per strato esterno da 200 kW con caricatore ed essiccatore	1
3	Modellare	ZC-600H	Macchina per la formatura di ondulati con raffreddamento ad acqua ad alta velocità	1
4	Raffreddamento	LQ-600	Serbatoio di raffreddamento a spruzzo d'acqua	1
5	Taglierina	QG-600	Taglierina senza polvere con due coltelli	1
6	Impilatore	DF-600	Impilatore in 4-6 metri	1
7	Testa di morte	JT-200	Testa per 200mm con manicotto di raffreddamento	1
8		JT-300	Testa per 300mm con manicotto di raffreddamento	1
9		JT-400	Testa per 400mm con manicotto di raffreddamento	1
10		JT-500	Testa portapettini per 500mm con manicotto di raffreddamento	1
12		JT-600	Testa per 600mm con manicotto di raffreddamento	1
13	Corrugare Muffa	MJ-200	Stampo ondulato per dimensione 200mm	1
14		MJ-300	Stampo ondulato per dimensione 300mm	1
15		MJ-400	Stampo ondulato per dimensione 400mm	1
16		MJ-500	Stampo ondulato per dimensione 500mm	1
17		MJ-600	Stampo ondulato per dimensione 600mm	1

Attrezzature ausiliarie per la produzione di tubi corrugati di cui sopra
1	refrigeratore	LS-25	Chiller industriale con potenza 25HP	1
2	torre	100T	Torre dell'acqua di raffreddamento per il tipo da 100 tonnellate	1
3	Frantoio	HYP-75	Forte frantoio da 75 CV	1

1 HYSJ90/33estrusore monovite132potenza motore kwper lo strato interno

SN	Nome delle parti	Specifica	Descrizione
1	Estrusore	Modello di estrusore	HYSJ-90/33 vite singola
		Uscita max	480 kg/ora
		Altezza centrale	1.250 mm
		Peso	4.100 kg
2	Vite	Diametro	Ø90 mm
		Rapporto diametro interno vite	33:1
		Materiale	38CrMoAlA + lega speciale
		Fine	Riempito di azoto (0,50~0,70 mm di profondità) e lucidato
		Nucleo della vite	Controllo automatico della temperatura

3	Barile	Materiale	Canna bimetallica all'interno
		Finitura interna	Riempito di azoto (profondità 0,50~0,70 mm)
		Zona di controllo del riscaldamento	7 aree
		Modo di riscaldamento	Riscaldatore in fusione di alluminio
		Potenza di riscaldamento	25 chilowatt
		Sistema di raffreddamento	Ventola di raffreddamento a botte silenziosa
		Potenza di raffreddamento	0,55 kW x7 set
4	Scatola ingranaggi	Materiale dell'alloggiamento	Ferro duttile QT-500
		Materiale degli ingranaggi	20CrMnTi
		Superficie dell'ingranaggio	Temprato e rettificato ad alta precisione
		Materiale dell'asse	40Cr

5	Motore di guida	Potenza del motore CA	Potente caricatore pesante da 132 kW e lunga durata
5	Motore di guida	Controllore dell'invertitore	Invertitore delta. Altro marchio per opzione.
6	Pressione/Temp	Pressione di fusione	Misurazione 0-50Mpa
		Temperatura di fusione	Misurazione 0-400°C
		Spettacoli di fusione	Separatamente
7	Sistema di controllo elettrico	Sistema PLC	Intero sistema di controllo PLC Siemens con software HYPET.
		Componenti elettrici	Marchio Siemens, Schneider RKC Omron, ABB, Shenider e piccole parti non importanti nel famoso marchio cinese
		Zona di temperatura extra per la testa della filiera	8 zone
		Funzionalità del quadro elettrico	Tutti i cavi e i connettori sono dotati di spina Wire Aviation, quindi possono essere smontati facilmente

2 HYSJ120 siestrusore a vite singola200potenza motore kwper lo strato esterno

SN	Nome delle parti	Specifica	Descrizione
1	Estrusore	Modello di estrusore	HYSJ-120/33 vite singola
		Uscita max	750 kg/ora
		Altezza centrale	1.250 mm
		Peso	4.800 kg
2	Vite	Diametro	Ø120 mm
		Rapporto diametro interno vite	33:1
		Materiale	38CrMoAlA + lega speciale
		Fine	Riempito di azoto (0,50~0,70 mm di profondità) e lucidato
		Nucleo della vite	Controllo automatico della temperatura

3	Barile	Materiale	Canna bimetallica all'interno
		Finitura interna	Riempito di azoto (profondità 0,50~0,70 mm)
		Zona di controllo del riscaldamento	9 aree
		Modo di riscaldamento	Riscaldatore in fusione di alluminio
		Potenza di riscaldamento	40 chilowatt
		Sistema di raffreddamento	Ventola di raffreddamento a botte silenziosa
		Potenza di raffreddamento	0,55 kW x9 set
4	Scatola ingranaggi	Materiale dell'alloggiamento	Ferro duttile QT-500
		Materiale degli ingranaggi	20CrMnTi
		Superficie dell'ingranaggio	Temprato e rettificato ad alta precisione
		Materiale dell'asse	40Cr
5	Motore di guida	Potenza del motore CA	Caricatore pesante potente da 200 kW e lunga durata
		Controllore dell'invertitore	Invertitore delta. Altro marchio per opzione.
6	Pressione/Temp	Pressione di fusione	Misurazione 0-50Mpa
		Temperatura di fusione	Misurazione 0-400°C
		Spettacoli di fusione	Separatamente

7	Sistema di controllo elettrico	Sistema PLC	Intero sistema di controllo PLC Siemens con software HYPET.
		Componenti elettrici	Marchio Siemens, Schneider RKC Omron, ABB, Shenider e piccole parti non importanti nel famoso marchio cinese
		Zona di temperatura extra per la testata	10 zone
		Funzionalità del quadro elettrico	Tutti i cavi e i connettori sono dotati di spina Wire Aviation, quindi possono essere smontati facilmente

3Macchina per la formatura di ondulati con raffreddamento ad acqua ad alta velocità

SN	Articolo	Specifica
1	Tipo	BG200-600 mm
2	Dimensioni dei tubi	200/300/400/500/600mm in tubo corrugato doppio strato
3	Velocità di corsaMax	6 m/min
4	Formatura dello stampo	Funzionamento Nella condizione chiusa, ogni stampo può essere intercambiabile
5	Modo di formazione	Mediante pressione del vuoto
6	Modo di raffreddamento n	Passare attraverso l'acqua fredda nella catena.
7	Motore di guida	Motore AC da 7,5 kW con sistema di controllo inverter Delta
8	Pompa a vuoto	15 kW*3 set
9	Pompa dell'acqua	5,5 kW *1 set
10	stampo installato	36 paia
11	Materiale della traccia dello stampo	40Cr con trattamento termico all'azoto
12	lubrificazione	Sistema di lubrificazione automatica impostando tempo e posizione ecc
13	Tavolo da lavoro	Regolabile in direzione 3 D su e giù tramite controllo motore
14	Stampo e base	Posizionamento accurato tramite scanalature a coda di rondine
15	Cambio stampo	Chiusura meccanica, facile sostituzione di stampi diversi
16	Altezza centrale	1250 mm +/- 50 mm

4 Raffreddamento a spruzzocisterna

SN	Articolo	Specifica
1	Tipo	LQ-600
2	Lunghezza	6000
3	Gamma di tubi	200/300/400/500/600
4	Pompa dell'acqua	5,5 kW
5	Modo di raffreddamento	Pioggia e spruzzi
6	Materiale del serbatoio	Acciaio inossidabile 304
7	Struttura del serbatoio	Può aprirsi su entrambi i lati per un facile utilizzo
8	Base guida	Dotato di dispositivo di guida attivo, facile per lo scorrimento del tubo
9	Asciugatrice	Forte sistema di asciugatura per tubi
10	Andate via	Impostazione del dispositivo di traino a distanza per il funzionamento del tubo forato
11	Altezza centrale	1250 mm +/- 50 mm

5 Taglierina senza polvere

SN	Articolo	Specifica
1	Tipo	QG-600
2	Modo di taglio	Doppi coltelli con funzione antipolvere
3	Taglio del tubo	200-600mm
4	Sistema di bloccaggio	Controllo del cilindro pneumatico multiplo per il bloccaggio
	Metodo di alimentazione	Sistema di controllo idraulico per l'alimentazione
5	Controllo della lunghezza	Lo strumento di misurazione e le istruzioni PLC funzionano entrambi
6	Motore taglierina	3 kW
7	Modo di controllo	Automatico e manuale
8	Altezza del centro	1250 mm +/- 50 mm

6 Impilatore

SN	Articolo	Specifica
1	Tipo	QG-600
2	Lunghezza del tubo	4000-6000mm o dipende dal richiesto
3	Materiale esterno	Acciaio inossidabile 304
4	Allungare e abbassare	Tramite il controllo aereo
5	Controllo di qualità	Sistema di pesatura automatico
6	Regolazione dell'altezza	Regolato dal controllo automatico del motore

7 Stampo per teste portafiliere e stampo per sagomatura

Stampo per testa di stampo

SN	Articolo	Specifica
1	Tipo di stampo	200/300/400/500/600mm
2	Struttura dello stampo	Adottando una struttura divisa a spirale, lo scarico è uniforme e stabile
3	Zona del riscaldatore della testa dello stampo	12 zone 55kw
4	Materiale dello stampo	40Cr con trattamento termico all'azoto
5	Guida per stampi	Smalto viso a specchio
6	Modo di regolazione	Regolazione con bullone tondo
7	Raffreddamento	Robusto dispositivo di raffreddamento ad acqua ad anello per il raffreddamento
8	Articoli inclusi	200 mm (compresi stampi di modellatura, manicotto di calibrazione, testa portapettini) *1 set
		300 mm (compresi stampi di modellatura, manicotto di calibrazione, testa portapettini) *1 set
		400 mm (compresi stampi di modellatura, manicotto di calibrazione, testa portapettini) *1 set
		500 mm (compresi stampi di modellatura, manicotto di calibrazione, testa portapettini) *1 set
		600 mm (compresi stampi di modellatura, manicotto di calibrazione, testa portapettini) *1 set

Stampo per modellare ondulato

SN	Articolo	Specifica
1	Tipo di stampo modellante	200/300/400/500/600mm
2	Materiale dello stampo	Lega speciale di alluminio LY12
	Speciale dello stampo	Elevata conduttività termica, elevata durezza e resistenza all'usura
3	Numero di stampi	36 paia
4	Raffreddamento dello stampo	Tramite acqua di raffreddamento ad alta pressione sigillata
5	Corridore d'aria e d'acqua	Garantire un funzionamento stabile, di alta qualità ed efficiente della produzione.
6	Articoli inclusi	200 mm (incluso stampo per blocco campanatura) * 1 set
		300 mm (incluso stampo per blocco campanatura) * 1 set
		400 mm (incluso stampo per blocchi di campanatura) * 1 set
		500 mm (incluso stampo per blocchi di campanatura) * 1 set
		600 mm (incluso stampo per blocchi di campanatura) * 1 set

Tag：

Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri

Ottenga il migliore prezzo

Video

PVC tubo morbido flessibile tubo di giardino trasparente 10-38mm linea di produzione della macchina di estrussione con SJ75/30 estrusore

Ottenga il migliore prezzo

Video

10-38mm/0.5-2inch Fibra intrecciata PVC Pipe Machine Garden Hose Soft PVC Pipe Extrusion Line

Ottenga il migliore prezzo

Video

10-38mm polvere di PVC morbido in estrusore trasparente tubo da giardino tubo di tubo macchina da nuovo progettato parallelo doppio avvitatore estrusore

Ottenga il migliore prezzo

Linea di produzione di tubi in PVC ad alta velocità e efficiente 3''- 6'' Con HYZS80/156 Conic Twin Screw extruder

Ottenga il migliore prezzo

20-63/110/160/250mm Macchina di produzione di tubi in PVC a stazione singola Linea di produzione Alta produzione Vita più lunga Consumo inferiore

Ottenga il migliore prezzo

Inviaci direttamente la tua richiesta.

Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri

Linea di estrusione di tubi ondulati a doppia parete

Linea di produzione di tubi ondulati a doppia parete

Linea di produzione di tubi ondulati da 200 a 600 mm

Linea di estrusione di tubi ondulati a doppia parete

Linea di produzione di tubi ondulati a doppia parete

Linea di produzione di tubi ondulati da 200 a 600 mm

20 - tubo ondulato di 63mm che fa macchina/macchina ondulata del tubo/macchina ondulata dell'estrusione del tubo

Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri

PVC tubo morbido flessibile tubo di giardino trasparente 10-38mm linea di produzione della macchina di estrussione con SJ75/30 estrusore

10-38mm/0.5-2inch Fibra intrecciata PVC Pipe Machine Garden Hose Soft PVC Pipe Extrusion Line

Linea dell'estrusione del tubo di OD315mm

Linea dell'estrusione del tubo di OD160mm

Macchina del creatore del tubo del PVC di OD200mm

10-38mm Fibra di PVC Rafforzata Pompa Macchina Due strati di PVC morbido e un strato di fibra

20 - tubo ondulato di 63mm che fa macchina/macchina ondulata del tubo/macchina ondulata dell'estrusione del tubo

Linea di estrusione per tubi corrugati a doppia parete HYPET personalizzabile 200-600 mm con servizio di installazione di ingegneri

PVC tubo morbido flessibile tubo di giardino trasparente 10-38mm linea di produzione della macchina di estrussione con SJ75/30 estrusore

10-38mm/0.5-2inch Fibra intrecciata PVC Pipe Machine Garden Hose Soft PVC Pipe Extrusion Line

10-38mm polvere di PVC morbido in estrusore trasparente tubo da giardino tubo di tubo macchina da nuovo progettato parallelo doppio avvitatore estrusore

Linea di produzione di tubi in PVC ad alta velocità e efficiente 3''- 6'' Con HYZS80/156 Conic Twin Screw extruder

20-63/110/160/250mm Macchina di produzione di tubi in PVC a stazione singola Linea di produzione Alta produzione Vita più lunga Consumo inferiore
