16 - 50 mm PVC tubo ondulato
A. HYPET Caratteristiche speciali
1Questa linea è progettata per la produzione di tubi con muratura singola in PVC, PP, PE e PA, ecc.
2L'estruttore a vite singola è caratterizzato da un'elevata efficienza di composizione, un basso tasso di taglio, difficoltà di decomposizione del materiale, un'elevata produzione, una buona funzione di auto-pulizia e una lunga durata di vita.
3È più adatto per materiali in polvere.
4L'estrusore dispone di un degassatore a vuoto, di una vite all'interno per il raffreddamento dell'olio, di raffreddamento a vento o di raffreddamento dell'olio delle botti.
5. Una vite speciale, una vite strutturata speciale e uno stampo di struttura speciale possono proteggere la vite e il barile da abrasioni facili e fornire un processo di formazione facile.
6. Il tavolo di lavoro della macchina di formazione in stile orizzonte può essere regolato in direzione trasversale, verticale e orizzontale.e ha molti vantaggi come la forza elevata, buona resistenza all'abrasivo, basso coefficiente di espansione termica.
7. Come il raffreddamento del vento e la modalità di raffreddamento dell'acqua, la macchina di formazione è buona per la formazione rapida e un buon effetto di raffreddamento.

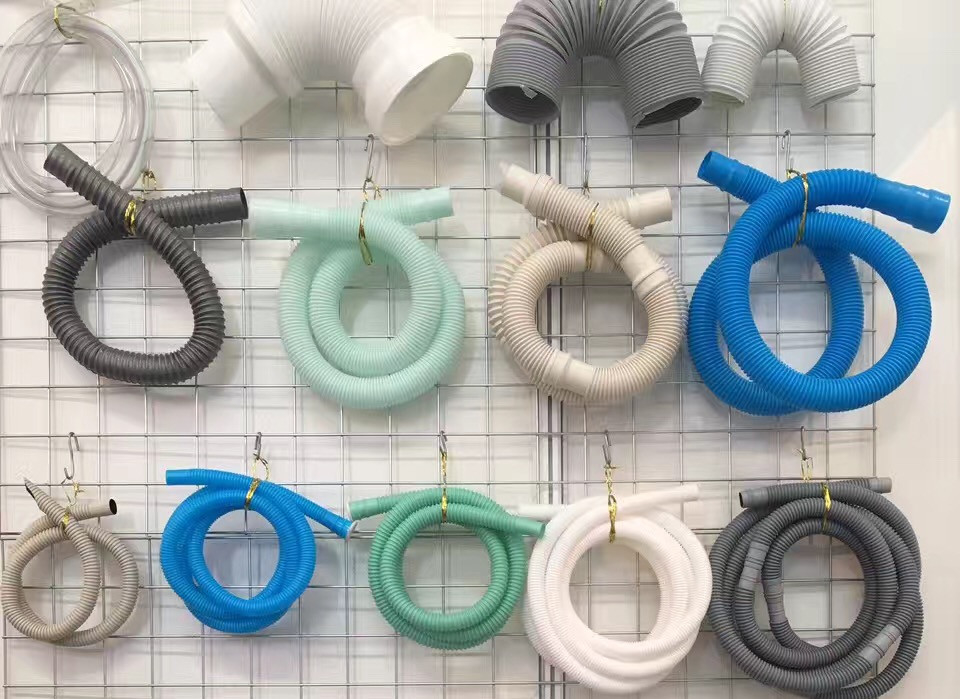

8Questo tipo di tubo è ampiamente utilizzato nel tubo di protezione di auto e treno, tubo di approvvigionamento e drenaggio per la lavatrice, irrigazione di fattoria e così via.
| NT1 |
Articolo |
Quantità |
| 1 |
Diametro del tubo |
16 mm-50 mm |
| 2 |
Materie prime |
Polvere di PVC |
| 3 |
Prodotto |
70-100 kg/h |
| 4 |
Potenza totale installata |
60 kw, 380V/50Hz, 3 fasi |
| 5 |
Dimensione complessiva |
6300x1200x1900 mm |
| 6 |
Capacità dell'acqua di raffreddamento |
60L |
| 7 |
Aria compressa |
0.4Mpa- 0.6Mpa, 0.2m3/min |
B. Prodotti commerciali:
| NT1 |
Articolo |
Quantità |
| |
Linea di tubo ondulato in PVC da 16 a 50 mm, compresa |
|
| 1 |
Estrusore a doppia vite conico HYZS51/110 |
1 |
| 2 |
Caricatore a molla |
1 |
| 3 |
Rivaldo di filo metallico |
|
| 4 |
Capo di morte |
1 |
| 5 |
Macchine per la formazione del vuoto |
1 |
| 6 |
Coilatore |
1 |
C. Specificità principale

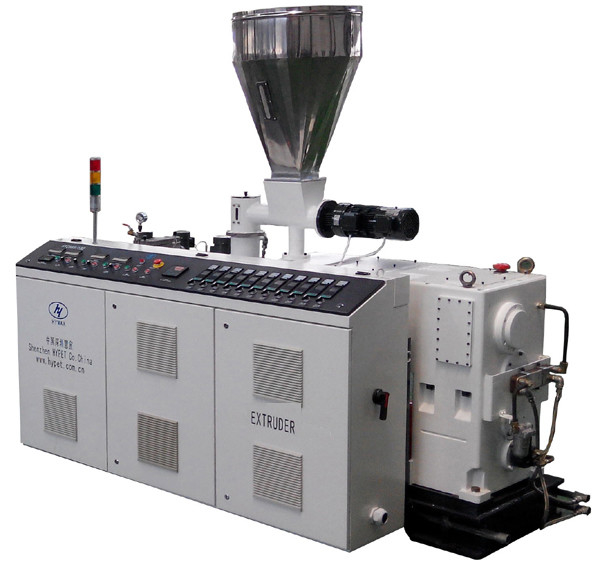

1.1.Estrusore a doppia vite conico HYZS51/110
| NT1 |
Nome delle parti |
Specificità |
Descrizione |
| 1 |
Scavo di ferro |
Modello di estrusore |
HYZS-51/110 vite gemelle coniche |
| Prodotto |
150-200 kg/h per tubi
70-110 kg/h per profilo uguale o superiore
|
| Altezza centrale |
1000 mm |
| Dimensione |
2450 x 1200 x 2400 mm |
| Peso |
2100 kg |
| 2 |
- Non lo so. |
Diametro |
Ø51/110 mm |
| Materiale |
38CrMoAlA + lega speciale |
| Finisci. |
riempito di azoto (profondità 0,50 mm-0,70 mm) e lucidante |
| Velocità di rotazione |
0~50 giri/min |
| Nocciolo della vite |
Controllo automatico della temperatura
(Il raffreddamento con olio è opzionale)
|
| 3 |
Barrique |
Struttura del barile |
In due parti, la parte anteriore sarà con una speciale lega inserita. |
| Gran parte del barile |
38CrMoAlA |
| Parte anteriore della canna |
SKD11 con trattamento termico |
| Finitura interna |
Riempito di azoto (profondità 0,50 mm-0,70 mm) |
| 4 |
Trasduttore di temperatura/pressione |
Qualità |
Cina marchio famoso |
| Struttura |
Sensori separati di pressione e temperatura |
| Cavo |
Linea di cavi ad alta isolazione |
| Schermo |
Sia sullo schermo che sullo schermo |
| 5 |
Ventilatori di riscaldamento e raffreddamento |
Area di controllo del riscaldamento |
4 zone |
| Modalità di riscaldamento |
Fuso di alluminio/ceramica |
| Potenza di riscaldamento |
10 kW |
| Sistema di raffreddamento |
Ventilatore di raffreddamento a botte a basso rumore |
| Potenza di raffreddamento |
75w x 3 serie |
| raffreddamento ad acqua/olio |
Una zona nella parte anteriore in opzione |
| Isolamento termico |
Materiale isolante e struttura speciali per il risparmio energetico. |
| 6 |
Casella di cambio HYPET |
Materiale di alloggiamento |
Ferro duttile |
| Materiale degli attrezzi |
20CrMnTiA |
| Superficie degli attrezzi |
Tensili e pezzi staccati |
| Materiale dell'asse |
40Cr |
| Temperatura dell'olio |
Controllato da due sistemi, |
| Fabbricazione a partire da materie plastiche |
Utilizzato sigillante di gomma specale importata |
| Pellettini |
Un marchio famoso e affidabile. |
| 7 |
Dosificazione a doppia vite
alimentatore
|
Motore di materiale di alimentazione |
00,75 kW |
| Intervallo di velocità |
1-50 giri al minuto |
| Ponte di polvere |
Ponte anti-polvere con alto Caco3 |
| Invertitore |
Tipo di caricatore pesante Delta |
| 8 |
Degas a vuoto con selettore |
Grado di vuoto |
-0,04Mpa |
| Potenza del motore |
1.5 kw |
| Serbatoio a vuoto |
Facile da pulire. |
|
Dispositivo di pulizia automatica
|
Dispositivo di pulizia automatica per il controllo dell'aria. |
| 9 |
Motore motore |
Potenza del motore CA |
18.5 kW di marca Siemens |
| Controller per inverter CA |
Delta in caratteri pesanti |
| 10 |
Sistema di controllo elettrico |
Sistema PLC |
Intero sistema di controllo Siemens PLC con software HYPET. |
| Componenti elettrici |
Marchi in Siemens, Schneider, RKC Omron, ABB, Fuji, e piccole parti non importanti in Cina marchi famosi |
| Zona di temperatura supplementare per la testina |
6 zone |
| Caratteristica dell'armadio elettrico |
1, tutti i cavi e i connettori sono con Wire plug aeronautica
2, l'armadio elettrico può essere smontato facilmente,
3, tutti i cavi e i sensori i cavi sono abbastanza resistenti con una lunga vita.
4, sistema di controllo PLC con pulsante regolabile per controllare la velocità della vite con facilità.
|
2. caricatore a molla
| |
Immagine |
Specificità |
Descrizione |
| 1 |
|
Diametro del tubo |
114 mm |
| 2 |
Capacità di produzione |
3 M3/h |
| 3 |
Volume della tramoggia |
200L |
| 4 |
Potenza del motore |
1.5 kw |
3. Rivolvere filo metallico
| NT1 |
Immagine |
Specificità |
Descrizione |
| 1 |
|
Materiale |
40Cr |
| Funzione |
Sdobbiare il filo di metallo |
| Diametro |
Ø200~400 mm |
4- Morire.
| Immagine del prodotto |
Specificità |
Descrizione |
|
Dimensione |
16-50 mm, con filtro di acciaio, secondo il campione o il disegno |
| Materiale |
Acciaio da muffa di alta qualità |
| Numero di teste |
1 set |
| Numero di muffe |
1 set 20/25 mm |
| Calibrazione delle dimensioni dello stampo |
55 mmx80 mmx65.94 mm |
| Calibrazione del materiale dello stampo |
40Cr |
| Lunghezza totale dello stampo |
65.94 mm × 60 coppie = 3956.4 mm |
5. Macchine per la formazione del vuoto
| Immagine del prodotto |
Specificità |
Descrizione |
|
|
Distanza dei tubi |
Φ16~Φ50 mm |
| Struttura |
Progettazione orizzontale chiusa |
| Velocità di corsa |
0-25/min |
| Potenza del motore DC principale |
3 kW |
| Potenza del motore di lubrificazione |
00,06 kW |
| Tipo di raffreddamento |
raffreddamento ad acqua chiusa |
| Temperatura dell'acqua di raffreddamento |
5 ~ 15°C |
| Invertitore |
ABB |
| Contattore e relè |
Schneider |
| Sistema di controllo |
Programma di controllo PLC |
| Dispositivo touch |
Salsiccio |
| Visualizzazione della stazione dell'operatore |
Tutte le impostazioni dei parametri e i comandi sono gestiti sullo schermo elettrico e touch screen della console |
| Ferrovie per muffa |
Materiale della rotaia |
38CrMoAlA, nitrato |
| |
Tipo di raffreddamento |
raffreddamento ad acqua |
| Nota: adeguato flusso di acqua di raffreddamento per garantire che la velocità massima di funzionamento e la temperatura dei fuochi dal dispositivo di modellazione non siano superiori a 55 gradi. |
6Coiler.
| Immagine del prodotto |
Specificità |
Descrizione |
|
Distanza dei tubi |
Φ16-Φ50 mm |
| Peso |
350 kg |
| Velocità di lavoro |
0-25m/min |
| Potenza del motore DC principale |
00,75 kW |
| Contattori e relè |
Schneider |
| Invertitore |
ABB |
