Macchina per la pelletizzazione in PET ad alta capacità PVC riciclo a doppia vite estrusore a acqua filtrazione fili di pelletizzazione

Acqua per estrusore a doppia viteflinea di pelletizzazione di fili di lucidatura GTE-52B/40/500-55kw

A. Condizioni d'uso:

Applicazione: schegge o fiocchi di PET

Prodotto:circa 130-200 kg/h, a seconda della materia prima, della formula e delle condizioni di lavorazione, ecc.

Fonte di alimentazione elettrica: 3 × 380 V a cinque fili; 50 Hz;

Aria compressa: 5-8 bar

Acqua: -3-5bar; -10-30°C;

I requisiti non devono contenere impurità che possano causare il blocco e la corrosione dello scambiatore di calore.

B. Prodotti commerciali:

C.Specificativi principali

1.Carriera a vite

• ZJF-300 caricatore a vite, potenza del motore è di 1,5 kw
• Capacità del caricatore 400 kg
• tutte le parti in contatto con la materia prima sono in acciaio inossidabile.

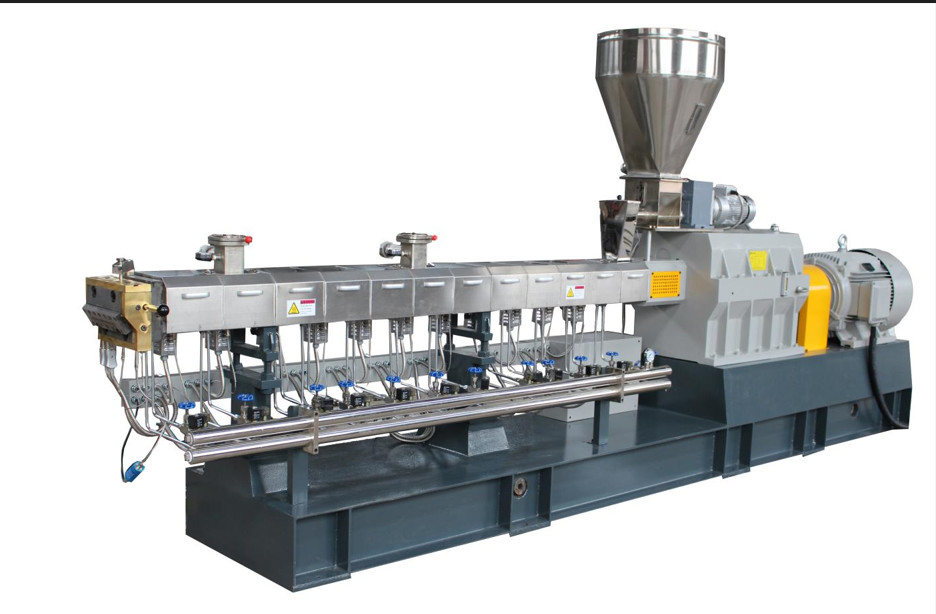

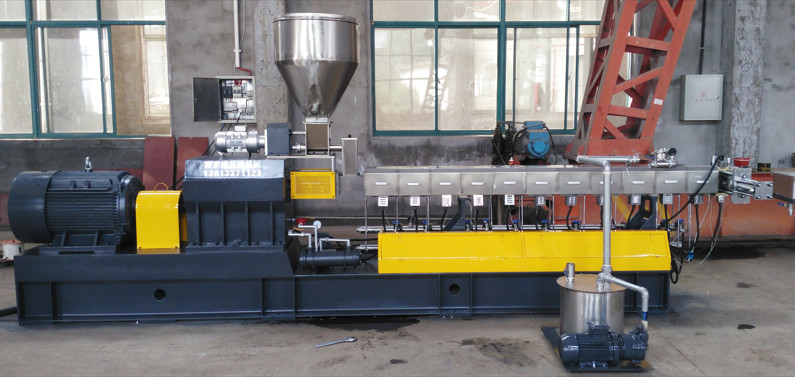

2.GTE-52B macchina ospitante L/D=44 R max = 500 giri al minuto

• La potenza del motore principale è di 55kw (AC), che è prodotta dalla Siemens Both motor manufacture.
• Tipo B: cambio a velocità elevata e coppia elevata e rapporto di riduzione:1La macchina portante compatta è dotata di riduttore di velocità e di trasferimento di coppia integrati con una progettazione a tre assi paralleli.dispositivo di trasferimento della coppia e come cuscinetto radiale nell'albero di uscitaIl materiale della scatola di cambio è 40CrNiMoAlA e la precisione di lavorazione è di grado 6.
• Diametro della vite: Φ51,4 mm, L/D = 44:1 e la vite è di tipo bloccante.che ha un'alta intensitàI componenti della vite sono realizzati in acciaio per utensili ad alta velocità di alta qualità, W6Mo5Cr4V2,con una temperatura di calore inferiore o uguale a 80 °C,. Durezza totale: HRC58~60.

Lunghezza del barile: L=210mm/sezione. 11 sezioni corpo del barile. Il barile è realizzato in 38CrMoAlA. Modalità di raffreddamento del barile: raffreddamento ad acqua.^stil barile è utilizzato per l'alimentazione delle materie prime;^LaE' il barile di ventilazione e l'8.10^thIl barile e' per il vuoto, l'11^LaLe altre botti sono di tipo bocca chiusa.

Sistema di riscaldamento: 11 sezioni per il riscaldamento (compresi il cambio schermo e la matrice).per le altre sezioni viene utilizzato un riscaldatore in alluminio fusoL'efficienza di riscaldamento è elevata e l'effetto di mantenimento della temperatura è buono quanto l'amianto utilizzato al di fuori del riscaldatore.La resistenza isolante contro il terreno del riscaldatore è superiore a 10 MΩ e la potenza di riscaldamento totale è di circa 25 kW.

3.GTE-50 alimentatore a doppia vite

• Una serie di alimentatori la cui potenza motoria di alimentazione è di 0,75 kW. Per la regolazione della velocità viene utilizzato il controllo di frequenza ABB. Il rapporto di velocità è 17:1.
• C'è un dispositivo di agitazione orizzontale nel corpo dell'alimentatore e il grasso lubrificante all'interno del cambio dell'alimentatore.
• Il materiale della tramoggia è in acciaio inossidabile ed è una vite a molla utilizzata nell'alimentatore.

4.Sistema di lubrificazione a olio

• Potenza della pompa di olio:0.55 kw
• Modello di olio di lubrificazione:Hai Marca 6402 fabbricato a Shanghai, olio per ingranaggi a medio carico, modello: 85W/90GL - 4.
• Modello di condensatore:SL-408
• Modello di pompa di olio per lubrificante:NB ¢ B10

Utilizzando il filtro per pulire la sporcizia dell'olio, proteggere il cambio per una lunga vita.

Utilizzando l'indicatore di pressione, monitorare la lubrificazione dell'olio.

5.Sistema di acqua dolce

• L'interno del corpo del barile utilizza un raffreddamento con acqua morbida e i tubi di ingresso e uscita principali sono in acciaio inossidabile.
• La scatola dell'acqua morbida è separata dal corpo della botte, conveniente per la pulizia e la riparazione.
• Valvola solenoide Holland JOCK
• Tipo di raffreddamento: raffreddamento ad acqua
• Potenza della pompa di raffreddamento: 0,55 kW

6.Sistema a vuoto

• Pompa a vuoto ad anello d'acqua
• Motore per potenza motrice: 2,2 kW
• Capacità di inalazione massima: 8-20L/S
• Il tubo collega la pompa a vuoto e la camera a vuoto con una valvola di contenimento per impedire il deflusso dell'acqua.

7.Cambio di schermo idraulico

• il cambio schermo idraulico, filtro a piastra, dimensioni del filtro molto più grandi. il funzionamento del cambio schermo è semplice, che può ottenere la continuità della produzione
• Caldaie in rame
• Potenza della stazione idraulica è di 2,2kw, doppio cilindro per cambiare schermo

8.Testa di raffreddamento ad acqua

• Derrick tipo matrice, il riscaldatore a canna viene utilizzato per la testa matrice
• Fuoco 9 - Φ5,5 mm

9.Acqua di scaricoin coperta

• La vasca è realizzata in acciaio inossidabile SUS304, modalità: 3000mm
• La vasca può essere spostata da una bombola d'aria, che di solito funziona quando si avvia o si chiude la macchina.
• C'e' una piastra per controllare la pressione del flusso d'acqua, con un collegamento flessibile.

10.Pelletizzante per lavaggio

• Capacità massima del pelletizzatore: 300 kg/h
• Quantità massima di filamento: 20 pezzi
• Dimensioni del prodotto: Φ3 × 3 mm
• Potenza del motore per pelletizzatore: 4 kw
• Controller di velocità: ABB
• Materiale del rullo pelletizzatore: corpo in acciaio inossidabile con lame Zc60.

11.Macchine per la deidratazione

• Potenza del motore: 3 kw
• Potenza della pompa dell'acqua è di 2,2 kw
• Un set di serbatoi di raffreddamento dell'acqua

12.Seta vibrante

• Seta vibrante ZS-0.3.
• La potenza del motore è di 0,4 kw × 1
• Capacità di vibrazione 300 kg/h

13.Silos di prodotti

• Potenza del soffiatore: 2,2 kw
• I condotti sono in acciaio inossidabile.
• Volume del silo: 0,8 mq
• Materiale: acciaio inox
• di larghezza superiore a 50 mm

14.Apparecchi elettrici

• 3 × 380V, AC, 50Hz.
• I principali componenti di controllo sono prodotti LG.
• I pulsanti di comando sono prodotti Schneider dalla Francia.
• Motore principale: AC, motore 55 kw
• Il convertitore ABB è adottato per il dispositivo di regolazione della velocità della macchina ospitante
• Il convertitore di frequenza ABB è adottato per il dispositivo di regolazione della velocità dell'alimentatore.
• Intervallo del misuratore di pressione: 0-25 Mpa.
• La valvola elettromagnetica è di Jorc d'Olanda.
• Il sistema di controllo elettrico controlla il sistema di controllo della temperatura, il sistema di guida e il sistema di controllo di blocco.

15.Parti di ricambio

• Elementi a vite ~ 400 mm
• Riscaldatore elettrico Riscaldatore in alluminio chiuso 1 coppia

Scaldaio in alluminio in fuso aperto 1 coppia

Scaldacapelli 1 coppia

• Sigillo ad olio rinforzato 3 pezzi
• Anello a forma di O2 2 pezzi
• Scatola degli attrezzi 1 unità
• Barra di rame Φ30 × 250 mm 1 pezzo
• Guanti per amianto 2 pezzi

16.Documenti tecnici

• Disegni dell'assemblaggio elettrico 1 set
• Manuale utente dell'estruttore a doppia vite 1 set
• Manuale utente del convertitore di frequenza 1 set
• Manuale dell'utilizzatore del misuratore di temperatura 1 set
• Mappa di schizzo della struttura della scatola di cambio 1 serie
• Disegno di combinazione di viti 1 set
• Certificato di competenza 1 set
• Specifica e certificazione del set della parte 1 acquistato
